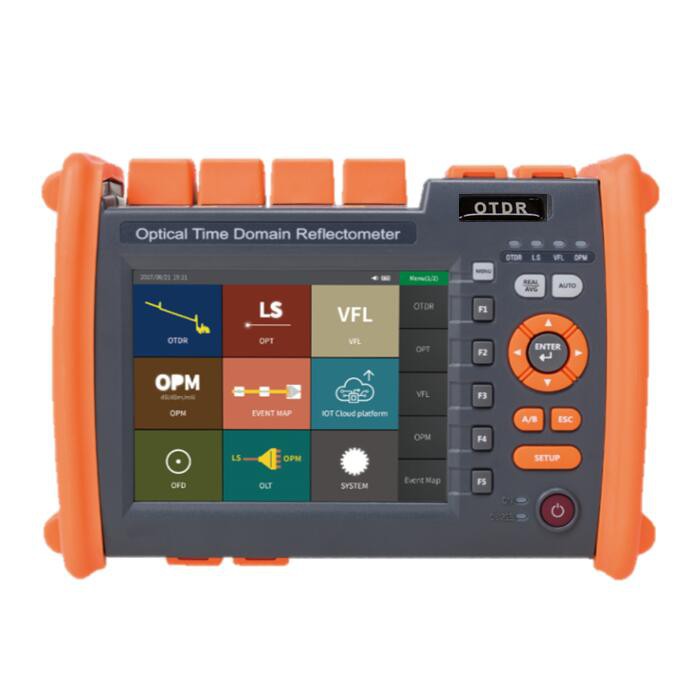

32/30 ڈی بی او ٹی ڈی آر

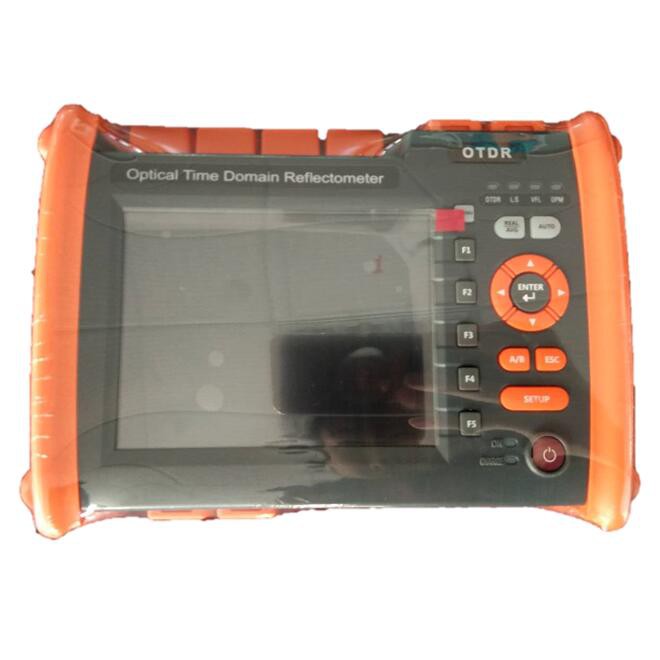

ST3200D OTDR
ST3200D آپٹیکل فائبر مواصلات کے نظام کی جانچ کے ل port پورٹیبل اور ذہین ماپنے والا آلہ کی ایک نئی نسل ہے۔ 5.6 انچ کی رنگین ٹچ اسکرین ، بٹن / ٹچ ڈبل آپریشن کو اپنائیں۔ آٹھ بڑے فنکشنل ماڈیولز کا داخلی انضمام ، مؤثر طریقے سے فیلڈ ٹیسٹ اور بحالی کو حل کرنے میں صارفین کی مدد کرنے کے لئے کثیر مقاصد انضمام؛ 20 گھنٹے طویل یوز ، مسلسل طول و عرض کی موثر حفاظت.
درخواستیں: یہ بنیادی طور پر آپٹیکل ریشوں اور کیبلز کی ہر قسم کی لمبائی ، نقصان اور کنکشن کے معیار کی پیمائش کے لئے استعمال ہوتا ہے ، اور انجینئرنگ کی تعمیر ، لائن کی بحالی اور جانچ ، ہنگامی مرمت ، اور آپٹیکل ریشوں کی ترقی اور پیداوار میں وسیع پیمانے پر استعمال کیا جاسکتا ہے۔ کیبلز
مصنوعات کی خصوصیات
ٹچ اسکرین ، LCD ، 5.6 انچ
32 / 30DB
0.8 میٹر سے بھی کم ڈیڈ زون
اختیاری تقریب کے ساتھ: لیزر سورس ، پاور میٹر ، VFL \
ٹیسٹ کے نتائج کے ل diagn منفرد تشخیصی کام
ایک اہم آٹو ٹیسٹ
کثیر زبان کی حمایت کریں
ڈیٹا اسٹوریج autotaticallly
ریموٹ اپ گریڈ فنکشن
ایس او آر بیچ پروسیسنگ
20h یوز
1.5 میٹر میٹر ڈراپ ٹیسٹ
واٹر پروف اور سپلیش پروف
آپریٹنگ درجہ حرارت: -10 ℃ ~ 50 ℃
ماڈل | ST3200D |
OTDR | |
فائبر کی قسم | G.652 |
لہر کی لمبائی | 1310nm ± 20nm / 1550nm ± 20nm |
متحرک حد | 32 ڈی بی / 30 ڈی بی |
واقعہ بلائنڈ زون | 1m |
اے ٹی ٹی بلائنڈ زون | 6m |
ٹیسٹ رینج | 500 میٹر / 1 کلومیٹر / 2 کلومیٹر / 4 کلومیٹر / 8 کلومیٹر / 16 کلومیٹر / 32 کلومیٹر / 64 کلومیٹر / 12 8 کلومیٹر / 256 کلومیٹر |
پلس کی چوڑائی | 5ns / 10ns / 30ns / 50ns / 80ns / 160ns / 320ns / 500ns / 800ns / 1000ns / 3000ns / 5000ns / 8000ns / 10000ns / 20000ns |
رنگین درستگی | ± (0.75m {{2}} نمونہ وقفہ .000.005 % x ٹیسٹ فاصلہ) |
نقصان کی درستگی | ± 0.05dB / dB |
نمونہ پوائنٹس | 16k〜256k |
نمونہ حل | 0.05m~16m |
عکاسی کی درستگی | d 3dB |
فائل کی شکل | SOR معیاری فائل کی شکل |
نقصان تجزیہ | 4 نکاتی طریقہ / 5 نکاتی طریقہ |
لیزر سیفٹی لیول | کلاس II |
تازہ کاری کی شرح | 3 ہ ہرٹز (قسم۔) |
ڈیٹا اسٹوریج | اندرونی اسٹوریج M 100M (GG lt؛ 3000 curves) ternal بیرونی : 4G سا |

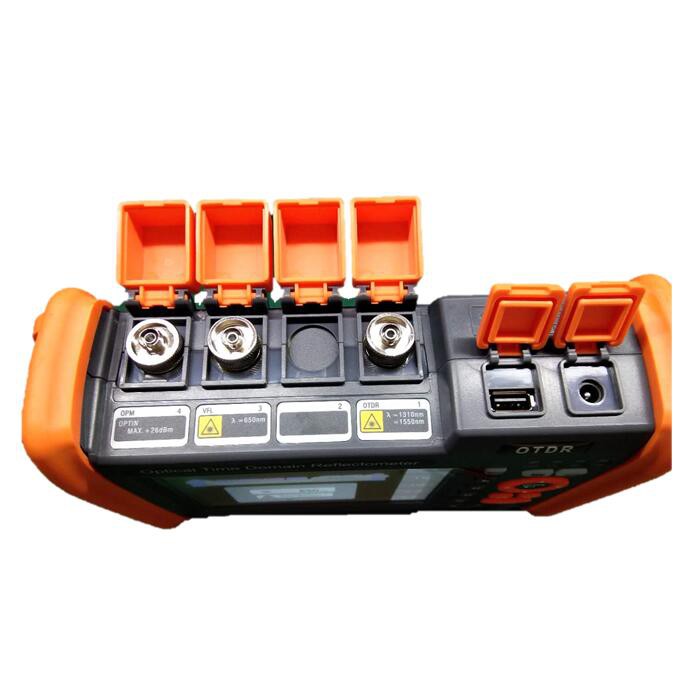

رابط کرنے والا | ایف سی / یو پی سی (تبادلہ شدہ ایس سی 、 ایس ٹی) |
ڈیٹا انٹرفیس | USB 、 Mini-USB 、 10M / 100M ایتھرنیٹ پورٹ |
او پی ایم | |
طول موج کی حد | 800nm ~ 1700nm |
رابط کرنے والا | یونیورسل مشترکہ ایف سی / ایس سی / ایس ٹی |
ٹیسٹ دائرہ کار | -50dBm〜+26dBm |
غیر یقینی صورتحال | ±5% |
انشانکن لہر | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650nm |
ایل ایس | |
لہر کی لمبائی | OTDR پیداوار طول موج کے ساتھ ہم آہنگ |
پیداوار طاقت | 5-5dBm |
استحکام | CW ، d 0.5dB / 15min (بوٹ اپ پریہیٹنگ کے 15 منٹ کے بعد ٹیسٹ) |
رابط کرنے والا | ایف سی / یو پی سی (تبادلہ شدہ ایس سی 、 ایس ٹی) |
وی ایف ایل | |
لہر کی لمبائی | 650nm ± 20nm |
پیداوار طاقت | m2mW |
وضع | CW / lHz / 2Hz |
رابط کرنے والا | ایف سی / ایس سی / ایس ٹی |
دوسرے | |
ڈسپلے کریں | 5.6 انچ کا رنگ LCD + ٹچ اسکرین |
بجلی کی فراہمی | AC / DC اڈاپٹر : ان پٹ 〜 100V〜240V ، 50 / 60Hz ، 0.6A آؤٹ پٹ : 12V-19V ، 1.5A لی بیٹری : 7.4V ، 5200mAh |
بیٹری کے اوقات کار | ≥10h |
آپریٹنگ درجہ حرارت | -10°C 〜+50°C |
ذخیرہ اندوزی کا درجہ حرارت | -40°C 〜+70°C |
رشتہ دار نمی | 0 〜95، ، نان کنڈسیسنگ |
وزن | .1.2kg |
سائز | 208 / ملی میٹر 110 ملی میٹر56 ملی میٹر |
ہماری خدمت:
1. مختصر مدت کی ترسیل: ادائیگی حاصل کرنے کے بعد 1-3 دن
2. ادائیگی: T / T یا علی بابا آن لائن تنخواہ
3. فیکٹری نہیں ٹریڈنگ کمپنی
4 کامل بعد فروخت سروس: 12 ماہ کی وارنٹی۔ اور پوری زندگی کی مرمت میں مدد کریں
5. پیشہ ور تکنیکی حل: ہمارے پاس 108 تکنیکی انجینئر ہیں
6 سخت کوالٹی کنٹرول: QC کے لئے 6 قدم
نمونے کے لئے 7 خاص قیمت
8. 25 سال کی تاریخ کی تیاری
9. یورپی ممالک ، جنوبی امریکہ ، جنوب مشرقی ایشیاء میں مصنوعات بہت گرم ہیں۔
